云开体育险些莫得质地损结怨烧蚀坑-kaiyun体育全站云开app入口IOS/安卓全站最新版下载

定向能量千里积技巧制造航空航天TiC/Ti6Al4V梯度材料，该材料在烧蚀测试中证实出优异的热阻性能，险些莫得质地损结怨烧蚀坑，里面结构相识

撮要：

可重复使用的翱游器需要具有高强度和耐热性的热留心结构，以便在地球和天外之间反复翱游。南京航空航天大学占小红教师团队通过定向能量千里积（DED）打算和制造了TiC/Ti6Al4V梯度材料的多样过渡模式，然后进行了烧蚀巡逻以模拟使用环境。与Ti6Al4V钛合金比较，TiC/Ti6Al4V梯度材料险些莫得质地亏欠或烧蚀坑，标明耐热性显赫训诫。

【广州鑫研锦增材】✅ 咱们能作念什么：接续高校、探究院所金属基材料的小批量研发粉末定制&3D打印行状国外先进增材确立供应商，提供工业级3D打印行状及增材制造确立销售✅ 咱们作念了什么：已为100+知名高校、科研院所教师及同学提供3D打印技巧行状其中香港城大博后3D打印探究遵守发《Nature》顶刊

原文流通:https://doi.org/10.1016/j.jmrt.2024.11.173

探究布景

探究问题：本文探讨了通过定向能量千里积（DED）技巧制造TiC/Ti6Al4V梯度材料的热阻性能，以得志航天器在再入大气层经由中对高强度和耐热性的严格要求。

探究难点：Ti6Al4V钛合金在顶点环境下的诈欺受到其熔点和热阻不及的适度，而TiC陶瓷材料天然具有高熔点和致密的刚度，但在制造经由中可能因热特点各异而导致热应力和裂纹的产生。

症论断点：

领受了定向能量千里积（DED）技巧制造TiC/Ti6Al4V梯度材料，展示了较高的热抗性和优良的微不雅结构相识性，顺应于顶点环境诈欺。

领受梯渡过渡模式的TiC/Ti6Al4V梯度材料在热阻方面证实出显赫改善，险些莫得质地损结怨烧蚀坑。

通过抵制TiC和Ti6Al4V的比例，鄙俚有用改善材料的热导率和界面热阻。

探究扫尾标明，TiC颗粒的散播和尺寸对材料的热阻性能有显赫影响。

关系责任：已有探究通过不同圭臬制造TiC/Ti6Al4V梯度材料，但对其热阻性能的探究相对较少。本文通过DED技巧的诈欺，弥补了这一探究空缺。

探究圭臬

本文的探究圭臬主要包括材料的遴选、梯度结构打算、DED工艺以及微不雅结构表征等方面：

材料遴选：使用Ti6Al4V钛合金粉末和TiC陶瓷粉末进行夹杂，粉末花样如图1所示。

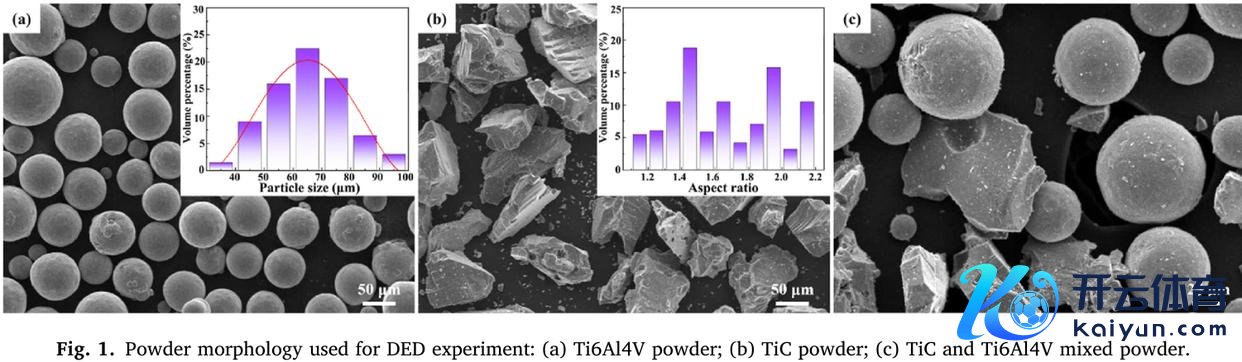

图 1. 用于DED现实的粉末花样：Ti6Al4V粉末，(b) TiC粉末，(c) TiC和Ti6Al4V夹杂粉末

梯度结构打算：打算了五种不同的梯渡过渡模式，包括均匀梯度和非均匀梯度，具体如图2所示。

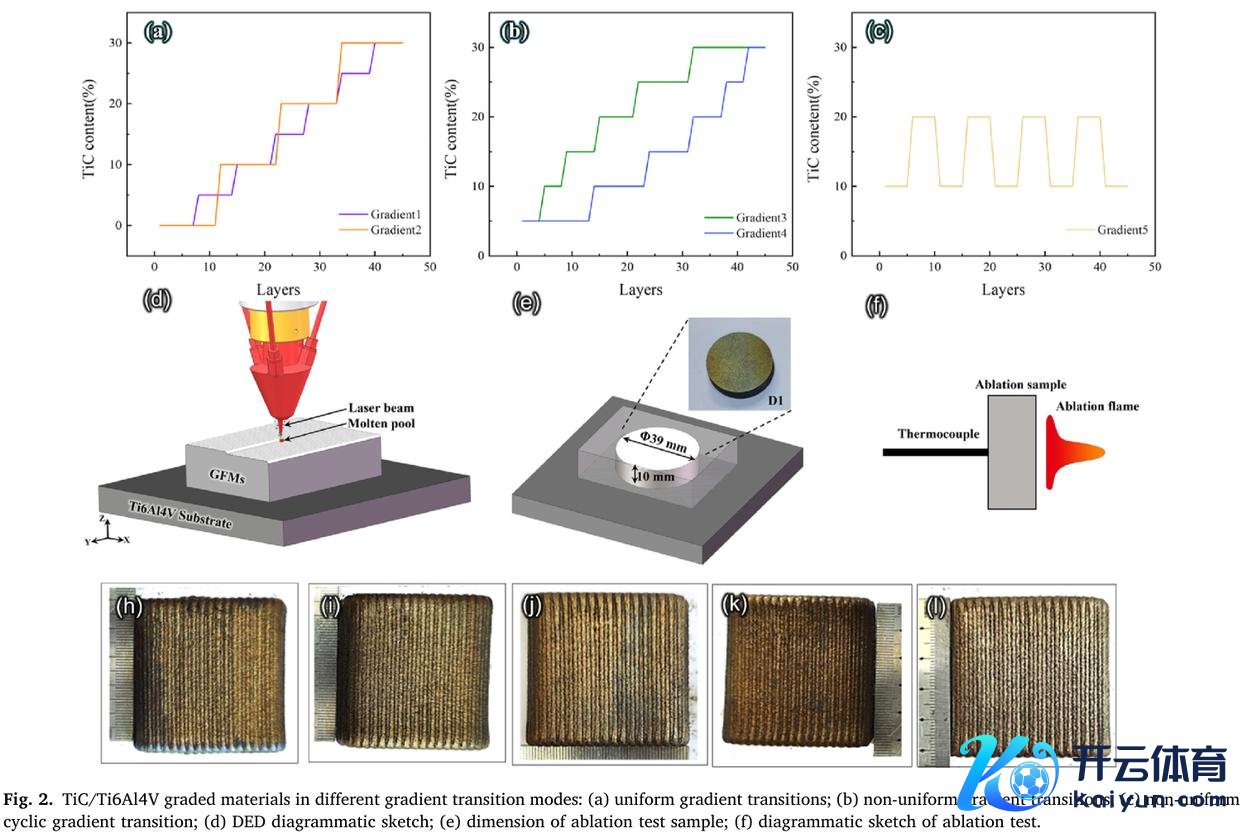

图 2. 不同梯渡过渡模式下的TiC/Ti6Al4V梯度材料：(a) 均匀梯渡过渡；(b) 非均匀梯渡过渡；(c) 非均匀轮回梯渡过渡；(d) DED默示图；(e) 烧蚀测试样品尺寸；(f) 烧蚀测试默示图

DED工艺：通过抵制Ti6Al4V粉末和TiC/Ti6Al4V夹杂粉末的供给速率，确保材料的均匀构成。DED现实的参数成就为激光功率1400 W，扫描速率10 mm/s，叠加率50%。现实扫尾标明，名义酿成致密，未出现明显残障。

微不雅结构表征：领受扫描电子显微镜（SEM）和能量色散光谱（EDS）对材料的微不雅结构进行分析，揭示了TiC颗粒在不同区域的散播情况。

现实打算

现实打算的细节包括样本遴选、现实成就及参数等：

样本遴选：使用Ti6Al4V钛合金板动作基材，经过抛光和清洗以确保名义光滑。

现实成就：进行烧蚀测试以模拟材料在顶点条目下的证实。烧蚀样本的厚度为10 mm，温度设定为1600°C，测试时辰为200秒。

参数配置：把柄不同的TiC质地分数，转化Ti6Al4V粉末和夹杂粉末的供给速率。

数据麇集：通过X射线衍射（XRD）分析材料的相构成，确保材料在烧蚀经由中的化学响应赢得有用监测。

扫尾与分析

本文的现实扫尾暴露，TiC/Ti6Al4V梯度材料在烧蚀测试中证实出优异的热阻性能：

烧蚀性能：烧蚀测试后，TiC/Ti6Al4V梯度材料的后面温度变化如图3(a)所示，Ti6Al4V样本的温度达到742°C，而梯度材料的温度明显缩短。

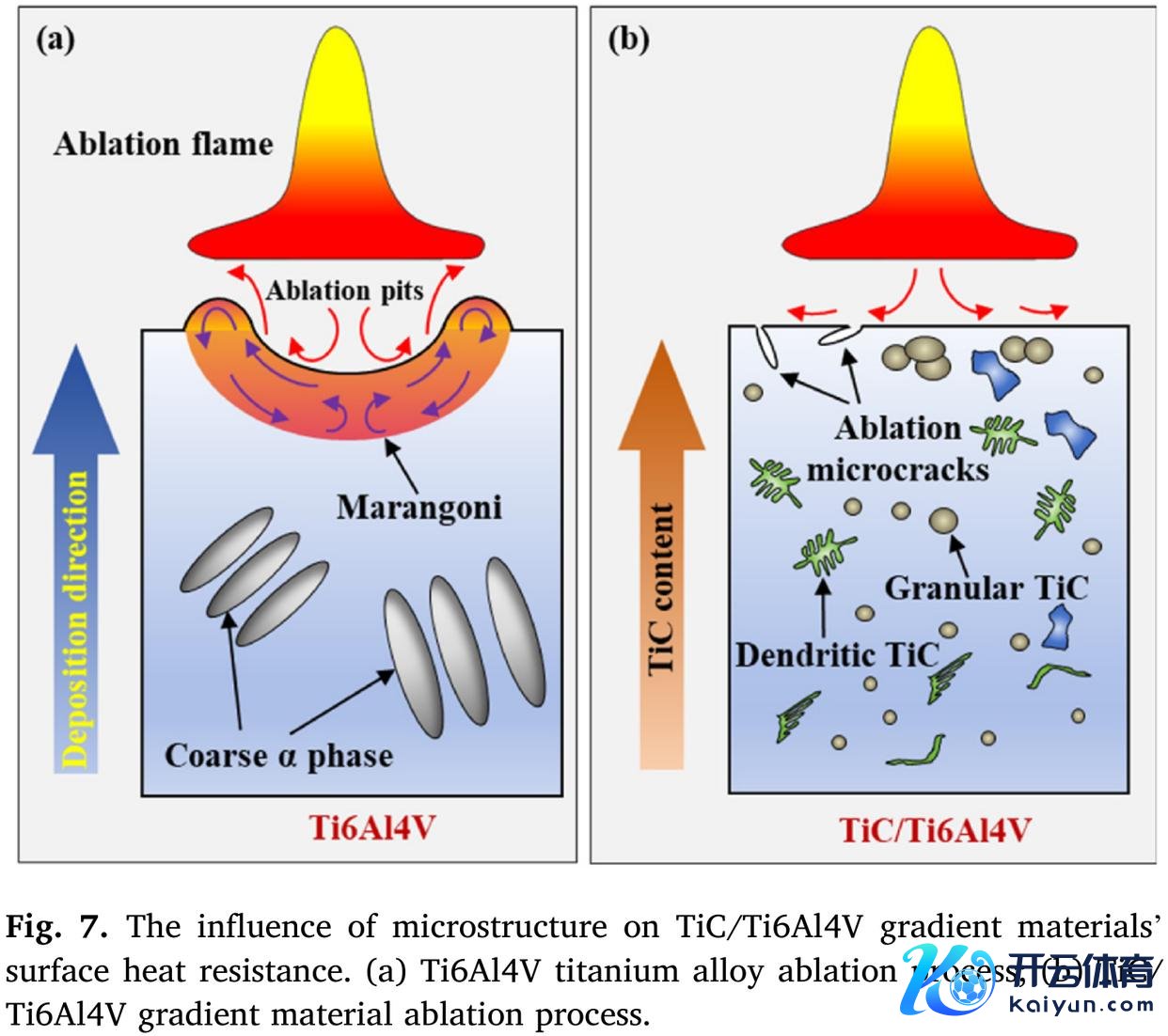

图 7. 微不雅结构对TiC/Ti6Al4V梯度材料名义耐热性的影响：Ti6Al4V钛合金的烧蚀经由；(b) TiC/Ti6Al4V梯度材料的烧蚀经由

扫尾标明，TiC/Ti6Al4V梯度材料的质地烧蚀率和线性烧蚀率均低于0.5 mg/s和0.2 μm/s，暴泄露致密的热阻性能。

微不雅结构分析：烧蚀测试后，Ti6Al4V样本名义出现了显赫的宏不雅裂纹，而TiC/Ti6Al4V梯度材料仅出现细小的烧蚀微裂纹，里面结构保抓相识。

XRD扫尾：XRD测试扫尾暴露，TiC/Ti6Al4V梯度材料在烧蚀经由中发生了激烈的氧化响应，生成了大宗TiO2。

热阻机制分析：TiC颗粒的散播和尺寸对热阻性能有显赫影响。跟着TiC含量的加多，材料的热导率和界面热阻均有所改善云开体育，但过高的TiC含量可能导致颗粒皆集，缩短举座热阻效果。
